| 로타리 베인형 |
HOME ▶ 제품정보 ▶ STEERING GEAR ▶ 로타리 베인형 |
 |
|
|
|
|
 |
|
| ● 안전성과 신뢰성을 갖는 설계 |
|
설계의 목표는 안전성과 신뢰성에 두고 있으며, 이미 잘 알려진 바와 같이 외부적으로 구동 부분이 없는 특성을 가지고 있다.
그 결과 운용자에게 유압 장비에 있어서 손상의 위험을 감소시킴으로서 보다 안전한 환경을 제공하고 있다.
유일한 구동 부분은 액추에이터(Actuator) 내부에 있는 회전 베인이고, 타두재에 직접 장착되어 있으므로 안전하고 신뢰할 수 있는 작동을 확보할 수 있는 핵심적인 인자를 제공한다. |
|
| ● 우수한 품질을 위한 설계 |
|
| 넓은 타각 : |
| 조타기는 타각이 2x35, 2x45 or 2x65도까지 가능하며, Yoowon의 조타기는 다양한 종류의 타에 적용될 수 있다. |
| 일정한 토크 : |
| 로타리 베인형은 연속적인 조타와 기어의 최대 동력 효율을 발휘할 동안 일정한 토오크를 확보할 수 있다. |
| 소음 및 진동의 감소 : |
| 일반적인 조타기의 기술적인 문제 중 하나는 아주 낮은 소음과 진동 수준을 확보하는 것으로서, Yoowon 로타리베인형 조타기는 여객선, 군함 및 연구용 선박에서 선호하는 타입이다. |
| 완전한 조타시스템 : |
이 조타기는 액추에이터(Actuator), 구동 장치(Power pack), 원격 제어와 경보 시스템을 완비한 설계로 되어 있으며, 이 완전한 조타기 시스템은 제작사인 Yoowon에서 설계하고 생산 되어진다.
조타기 회사는 신뢰할 수 있고 효율적이며 완벽한 제품을 보증할 수 있어야 한다.
부가적인 이점은 A/S의 필요성이 줄어들 것이다. |
|
| ● 우수한 품질을 위한 설계 |
|
| 설치 : |
콤팩트형 단순 설계로 중량이 가볍고 조타기의 설치가 신속하며 간편하다.
또 로타리 베인형 조타기는 키와 키홈을 이용하지 않고 타두재에 직접 장착할 수 있도록 설계되어 있으므로, 타두재에 장착하거나 분해하는 작업이 단순해진다.
타지지부는 타와 타두재의 수직 하중을 충분히 감당하도록 설계된 베어링을 갖는 액추에어터(Actuator)의 통합된 부분으로 어떤 부가적인 타지지부도 필요없다. |
| 소요공간 : |
| 또한, 원가효율에는 최소 소요공간이 반영되어 있다. |
| 낮은 서비스원가 : |
유일한 하나의 구동부분을 갖는 단순하고, 튼튼하며 콤팩트한 설계는 고장없이 서비스 수명이 긴 제품을 보증한다.
타지지부는 액추에이터(Actuator)의 통합된 부분으로 액추에이터에 공급되는 유압유에 의해서 윤활되어지며, 결과적으로 서비스 요구가 줄어들고 신뢰할 수 있는 작동을 확보할 수 있다. |
|

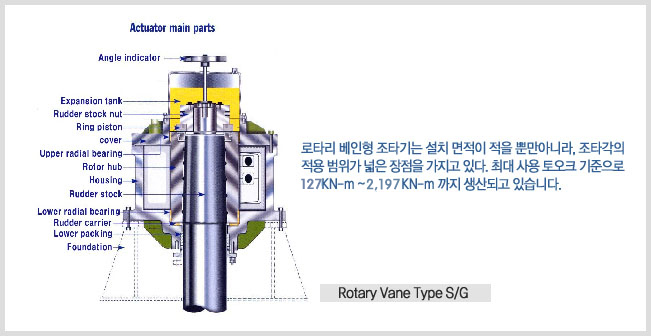

| ● YOOWON ROTARY VANE |
|
| No. |
Model |
P(bar) |
Vane Q'TY |
Max.Angle |
Kn-m |
T-m |
| 1 |
YVS-130/2 |
75 |
2 |
47 |
127 |
13 |
| 2 |
YVS-175/3 |
75 |
2 |
47 |
171 |
17.5 |
| 3 |
YVS-260/2 |
75 |
2 |
47 |
255 |
26 |
| 4 |
YVS-420/2 |
75 |
2 |
67 |
412 |
42 |
| 5 |
YVS-500/3 |
75 |
3 |
37 |
490 |
50 |
| 6 |
YVS-500/2 |
75 |
2 |
67 |
490 |
50 |
| 7 |
YVS-610/3 |
75 |
3 |
37 |
598 |
61 |
| 8 |
YVS-610/2 |
75 |
2 |
67 |
598 |
61 |
| 9 |
YVS-710/3 |
75 |
3 |
37 |
696 |
71 |
| 10 |
YVS-730/2 |
75 |
2 |
67 |
716 |
73 |
| 11 |
YVS-840/3 |
75 |
3 |
37 |
824 |
84 |
| 12 |
YVS-840/2 |
75 |
2 |
67 |
824 |
84 |
| 13 |
YVS-920/3 |
75 |
3 |
37 |
903 |
92 |
| 14 |
YVS-930/2 |
75 |
2 |
67 |
912 |
93 |
| 15 |
YVS-1250/3 |
75 |
3 |
37 |
1226 |
125 |
| 16 |
YVS-1250/2 |
75 |
2 |
677 |
1226 |
125 |
| 17 |
YVS-1400/3 |
75 |
3 |
37 |
1373 |
140 |
| 18 |
YVS-1400/2 |
75 |
2 |
67 |
1373 |
140 |
| 19 |
YVS-1790/3 |
75 |
3 |
37 |
1756 |
179 |
| 20 |
YVS-1790/2 |
75 |
2 |
67 |
1756 |
179 |
| 21 |
YVS-2240/3 |
75 |
3 |
37 |
2197 |
224 |
| 22 |
YVS-2240/2 |
75 |
2 |
67 |
2197 |
224 | |
|
