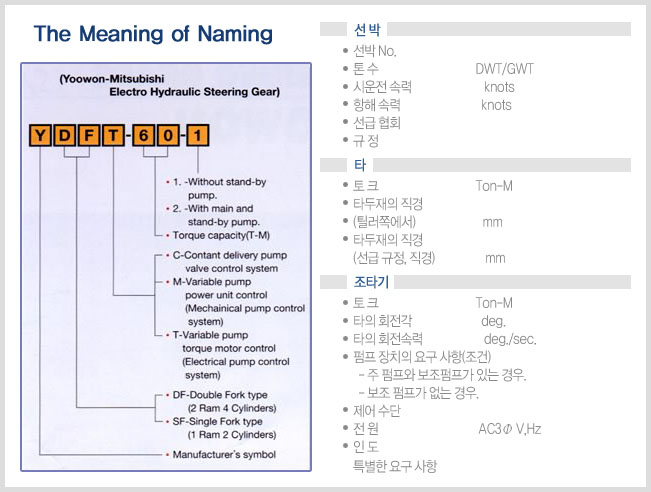

| 조타기 |
M 시리즈
[기계적 펌프제어 조타기] |
T 시리즈
[전자 펌프제어 조타기] |
C 시리즈
[벨브 제어 조타기] |
| 개요 |
조타대로부터의 타 지시신호가 원격조타 제어 시스템의 수동기(리시버)를 작동시키고, 링크 메커니즘을 통한 가변 변위형 펌프의 행정을 기계적으로 제어 |
타의 전기지시신호가 조타대에 있는 실제 타각의 피드백 신호와 비교됨. 조타대의 타각 편차 신호는 증폭기로 증폭하고, 토크 모타를 통한 가변변위형 펌프의 행정을 전기적으로 제어 |
타의 전기 지시신호는 조타 발판의 실제 타각의 피드백 신호와 비교. 조타 발판의 타각 편차 신호가 솔레노이드 밸브를 작동시키고 고정 변위 펌프로 부터 오일의 공급을 제어 |
| 1 |
문제해결 |
최대 내구성 및 신뢰성에 의한 조타기의 보증 |
| 2 |
펌프채택 |
보다 높은 압력과 긴수명의 종합 서보제어기를 내장한 미쯔비시 Janny펌프(가변이동펌프)를 채택함으로써 고압이고, 내구성이 있는 조타기 설계를 가능케 함 |
고정 변위 베인형 유압펌프 |
| 3 |
저소음작동 |
오일 탱크 또는 펌프 장치에 유압펌프를 채택함으로써 작동 중 저소음 유지 |
| 4 |
무부하
모터의 기동 |
유압펌프의 모터가 무부하상태에서 기동되므로, 비상용 발전기를 용량면에서 훨씬 적게 설계할 수 있음 |
| 5 |
선급규정에
대한 채택의
용이성 |
밸브 블록을 변경해서 총톤수 10,000톤 이상의 탱커(유조선)의 사양에 쉽게 부합되는 조타기 |
| 6 |
간결한 배치 |
외부 파이프 시스템의 최소화와 오일 탱크 및 전기 모터를 유압 실린더에 장착함으로써 단순하
고 간결한 구성 |
| 컴팩트 타입의 수동기(리시버)가 유압 펌프를 제어함으로 원격제어 시스템의 동력 장치가 필요없다. |
전기신호가 유압펌프를 제어함으로 원격제어 시스템의 동력장치 또는 수동기가 필요없다. |
전기신호가 유압펌프를 제어함으로 원격제어 시스템의 동력장치가 필요없다. |
| 7 |
설치의
용이성 |
조타기는 공장에서 완성된 모든 파이프들로 제작되고, 선박에서의 설치 작업은 단순해짐 |
|
유압펌프를 제어하는 어떠한 기계적 연결장치와 완충 스프링이 없으므로 펌프장치는 조타기 부분의 임의의 편리한 위치에 설치할 수 있다. |
| 8 |
관리,유지의
용이성 |
램, 유압실린더 등의 주요 부품과 같은 적절한 메커니즘은 특히 견고하게 제작되어 있고, 안정성이 충분히 고려되어 있다. 각 연결부분은 유지 관리를 용이하게 하기 위해서 유입(윤활 그리스가 있는) 금속으로 구성되어 있다. |
| 수동기에 의한 기계 핸들 조작으로 타기실(Local)조타 기능 |
펌프의 서버 메커니즘에 의한기계 핸들조작으로 타기실(Local) 조타 가능 |
솔레노이드 밸브의 밑대(푸시로드)를 수동으로 밀어서 타기실(Local) 조타 가능 |
