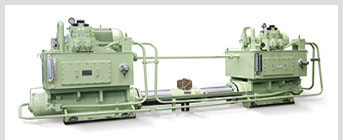

| ● SFC형, DFC형 전동유압조타기 |
|
SFC형과 DFC형 조타기는 IMO 규정을 만족하며, 배관 또는 동력 장치의 잘못된 소스는 쉽게 격리되므로 조타능력이 신속하게 회복되어 진다.

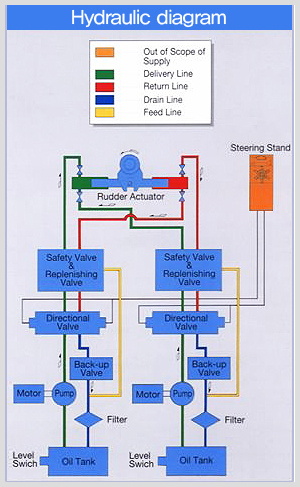

타의 액추에이터는 램 실린더형이며, 일정한 유압송액펌프가 장착되어 있다.
솔레노이드 밸브를 갖고 있는 싱글루프 직접제어 시스템은 우수한 응답성과 에너지 절약성을 확보하고 있다.
또한, 선택 자동 격리 시스템은 유조선과 같은 선박에 효과적이다.
|
|
| 1. 높은 신뢰성과 내구성 |
| 램 실린더형 액추에이터와 설계가 단순한 베인형의 일정한 송액펌프는 정상고압에서 효과적이며, 높은 내구성을 갖고 있다. |

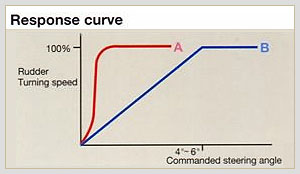

| 2. 우수한 응답성 |
| 솔레노이드 제어시스템은 조타기가 지금까지 적용되고 있는 기계적인 링크 시스템보다도 조타 제어판으로부터의 조타 지시에 대해서 특히 세밀한 타각의 조타지시에 대해서 보다 신속하게 반응하게 한다. |
| 3. 상당한 경제성 |
| 솔레노이드 밸브가 갖는 직접 제어시스템을 이용하면 오토 파일럿 동력 장치 또는 헌팅레버와 같은 장치의 필요성이 줄어들게 된다. 그리고, 타 리미트 시스템은 IACS규정을 만족하며, 부하를 걸지않고 쉽게 작동시키기 위한 시동모터 회로에 타이머 릴레이(제작설치)를 장착할 수 있다. |
| 4. 간단한 설계와 콤팩트한 외형 |
| 모든 유압 장치는 오일 탱크내에 장착되며, 단순하고 컴팩트한 외관을 위해서 외부 배관은 최소화되어 있다. |
| 5. 보다 큰 배치의 자유도와 설치의 용이성 |
| 지금까지 적용되어 온 오토파일럿 레시버와 기계적 링크 시스템을 피할 수 있으며, 의장품 설치의 용이성은 말할 것도 없고, 펌프장치를 배치하는데 보다 큰 자유도를 확보할 수 있다. |
| 6. 긴급한 조타 시 제어 용이 |
| 어태치 푸시 핀을 이용한 솔레노이드 제어밸브를 수동으로 조작하여 긴급한 조타를 쉽게 수행 할 수 있다. |
| 7. 완전한 이중제어시스템 |
| 미국의 ABS선급협회와 다른 선급 협회들의 규정은 표준 설계 사양의 제한으로서 완전한 제어시스템을 요구하고 있다. |
| 8. 유지관리의 용이성 |
| 부품의 생산번호, 간단한 구조 및 카트리지형 오일 펌프의 이용 등은 유지관리를 보다 용이하게 할 수 있음을 의미한다. |
|
 | |
|
 | | SFC-Type |
|
|
| ■ 사양 및 치수 |
|
| 형 |
|
SFC-20 |
SFC-30 |
SFC-40 |
SFC-50 |
SFC-60 |
SFC-80 |
최대사용압력
에서의 토크 |
t-m |
23 |
32 |
45 |
53 |
63 |
86 |
| KN-m |
225 |
314 |
441 |
520 |
618 |
844 |
| 전타 속력 |
deg/sec |
65/28 |
| 정상 틸러반경 |
mm |
430 |
470 |
520 |
560 |
580 |
650 |
| 램의 직경 |
(ф)mm |
155 |
170 |
195 |
205 |
220 |
240 |
| 최대사용압력 |
kgf/㎠ |
210 |
220 |
220 |
215 |
215 |
220 |
안전한 밸브 압력
(설계 압력) |
kgf/㎠ |
263 |
275 |
275 |
269 |
269 |
275 |
| 모타 |
출력 |
Kw |
7.5 x 2 |
11 x 2 |
15(7.5) x 2 |
15(11) x 2 |
19(11) x 2 |
25(11) x 2 |
| 회전수 |
rpm |
1,800 |
| 과부하 |
%/sec |
100/60 |
| 펌프 |
타입 x 수 |
T6C-005x2 |
T6C-006x2 |
T6C-010x2
(T6C-005x2) |
T6C-005x2
(T6C-006x2) |
T6C-005x2
(T6C-006x2) |
T6C-005x2
(T6C-008x2) |

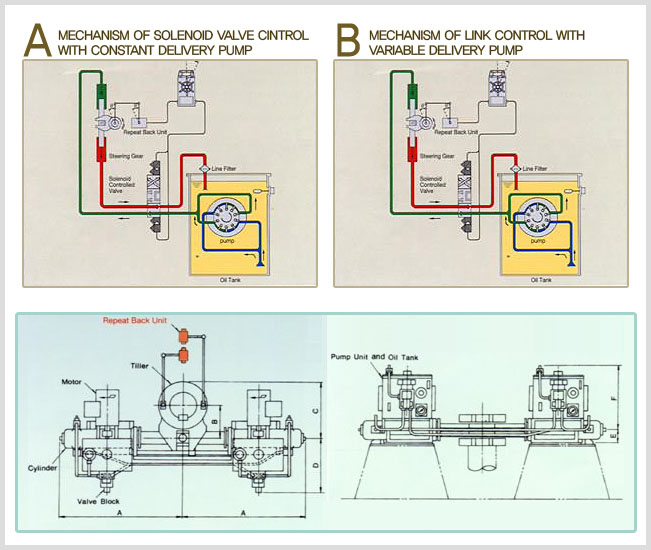

| 치수 |
mm |
A |
1,520 |
1,685 |
1,845 |
1,945 |
2,020 |
2,225 |
| B |
430 |
470 |
520 |
560 |
580 |
650 |
| C |
675 |
740 |
815 |
880 |
910 |
1,015 |
| D |
785 |
815 |
815 |
815 |
1,000 |
1,000 |
| E |
175 |
190 |
205 |
215 |
220 |
240 |
| F |
970 |
980 |
990 |
995 |
1,150 |
1,160 |
|
| 주의 : 상기 사양은 60Hz 전원에서 조타인 경우이며, 고객 요구에 의한 특수 사양의 제조도 가능함. |
|
|
|
| |
|
 |
|
