갑판기계 홈양묘기계류 윈치기타 윈치 들
Hydraulic windlass
● 당사 갑판기계의 특징
유원산업㈜는 여러 형태의 갑판 기계를 우리의 선진 기술을 가지고 십수년동안 개발하여 제작해 왔습니다.
선박 건조 기술의 발달과 함께 갑판 기계류를 제작함에 있어 사용자의 입장에서 용이한 정비 유지와 경제성에 초점을 맞춰 개량해 오고 있습니다.
따라서 유원산업㈜에서 생산한 제품은 좋은 품질의 높은 안정성을 보장합니다.
우리 고객을 위한 보다 더 우수한 품질의 제품 생산을 위해서 연구하고 개발하는 노력을 지속적으로 강구할 것입니다.

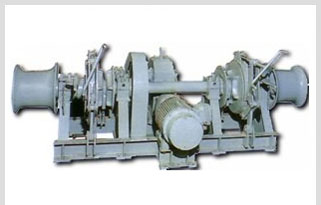

Electric ordinary typewindlassElectric independent type windlass
경제적인 유지 관리비
고압이므로 파이프 재료와 오일 소모량을 크게 줄일 수 있고, 전력을 효율적으로 이용하므로 매우 경제적이다.
경량/소형/높은 효율성
전통적으로 적은 힘을 내는 구동 갑판 기기보다 오히려 더 작고 가볍기 때문에 선박의 성능을 개선시키는 효과가 있고 높은 압력은 효율적이다.
유압 펌프의 호환성
하역 윈치에 사용되는 유압 펌프는 전환 밸브의 단순한 조작 만으로 양묘기나 계류 윈치에도 적용될 수 있으므로 선박 건조에 따른 경비 절감에 기여한다.
화물 조작의 안전성
화물 취급 중의 갑작스러운 정전, 파이프의 파열 및 돌연한 사고가 있다 하더라도 유압 브레이크의 자동 작동에 의해서 기계 작동을 순간적으로 정지시킬 수 있다.
이러한 경우에 화물을 취급하는데 있어서 단순한 슬라이딩 작동이 효과적이며 모든 장치들은 정격하중에 대한 과부하를 피하는 안전 장치에 의해서 보호되어진다.

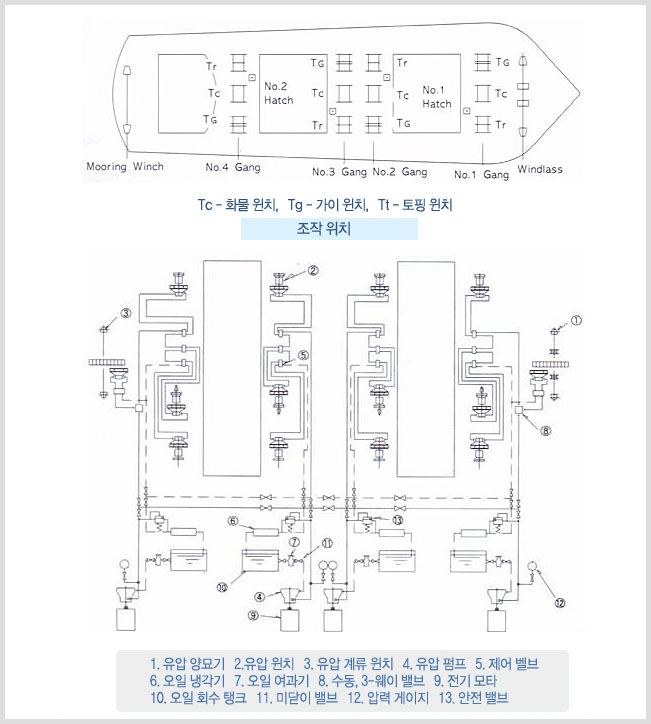

(예) - 붐(boom)이 하나인 경우
펌프로부터 전달된 오일은 원격 제어 밸브 스탠드를 통해서 유압 윈치(화물 윈치)로 이송되어 제어 밸브 스탠드를 통해서 두 번째 윈치(토핑 윈치)에 보내져서, 제어 밸브 스탠드를 통해서 세 번째 윈치(가이 윈치)에 다시 보내진다.
그리고 오일 냉각기와 여과기를 통해서 펌프로 돌아오게 된다. 이러한 일련의 시스템에 있어서 수동 전환 밸브(3-웨이 밸브)는 펌프로부터 양묘기나 계류 윈치로 보내진 오일을 유입시킨다.
● 일반 정보
유원산업㈜가 제작할 수 있는 갑판 기기
생산품 타 입 용 량
양묘기 다양한 타입 가능 44톤 까지
표준 모델 보기 정상 ф 22-95 체인
윈치 화물 하역용 10톤 까지
보트 조작용 100톤 까지
스톡 윈치 다양한 타입 가능
양묘기 윈치
예인 윈치
10톤 까지
브레이크 용량
계류 윈치 다양한   타입 가능
표준 모델 보기
20톤 까지
비고
1) 원하면 상기 모든 갑판기계는 사양과 한국 및 외국 스탠다드로부터 보증할 수 있음.
2) 외국 스탠다드의 예는 KR, NK, LR, DNV, ABS, GL, BV 등
스탠다드 재료
로프 드럼 : SS400
워핑 드럼 : SC450
체인 드럼 : SC450
샤프트 : S45C
베드 & 프레임 : SS400
기아, 피이언 : SC480 , S45C
메탈 베어링 : BC3 또는 LBC3
스탠다드 예비
브레이크 라이닝 : 각 사이즈별 1
그리스 니플 : 5 피스
실 키트 : 유압펌프 & 모타용 1
그리스 건 : 1 유닛
특수 툴 : 제조사 스탠다드
스탠다드 도색
녹방지(방청) 도색/조선용 : 2 코우트
마감용 도색 : 1 코우트(먼셀 2.5g 7/2)
● 조 사
조사하거나 주문할 때 다음의 자료를 검토하여 주십시요.
선 박
선박번호
용도
톤수 : DWT/GWT
선급 협회
전원 : AC V, 3ф, Hz

양묘기
체인 직경 & 등급
연결 섀클 타입
앵커 중량
2 체인의 중심선 사이 거리
호저드럼 로우프 용량
호저 드럼 용량
윈치 구조
드럼의 수
클러치 또는 위핑 끝단의 이용
기 타
드럼 로우프 용량
특별한 요구사항

■ 유압 펌프
특징 :
만곡축으로 설계된 축류 테이퍼드 피스톤 로타리 그룹을 갖는 가변 펌프, 유압 드라이브용 토출 유량은 드라이브 속력에 비례하고 펌프 용량은 최대값과 제로(0) 사이에서 연속적으로 변한다.
P.Vg = 일정한 값 = W.V
P= 작동 압력
Vg = 펌프 유량
W=작동 하중
V=로우프 속력
임의의 일정한 구동 속력에서 미리 조절한 구동력을 초과하지 않도록 일정한 동력은 작동 압력에 관계하는 펌프의 출력 체적을 제어한다.
