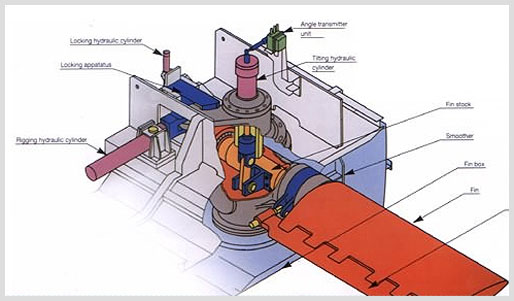

FIN STABILIZERHOME ▶ 제품정보 ▶ FIN STABILIZER

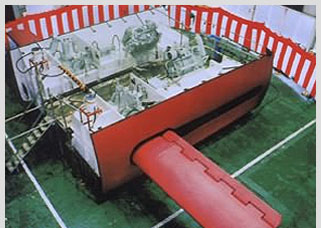

Non TractableRetractable
● 당사 필터의 특징
윤활유 콘솔 장비는 터빈 발전기의 윤활, 축계밀봉, 제어유 공급 장치입니다.
오일탱크, 펌프 및 전동기, 제어 밸브, 계기류, 감지기, 베드 등이 하나의 집합체로 되어 있어 관리 및 유지, 보수가 용이합니다.
■ 특 성
1. 축적된 경험과 기술
    오랜 경험과 기술을 그대로 시스템의 모든 설계에 적용하고 있습니다.
2. 탁월한 로링 방지 성능

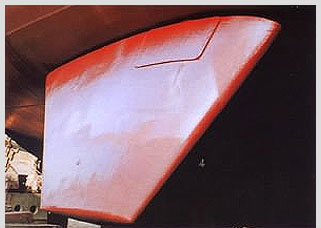

    지속적인 해상 운행과 수조에서의 기동 시험으로 축적된 실험 자료를 토대로 한 핀의 크기, 조작의 적절한 선택은 다양한 해상
    조건 하에서도 탁월한 로링 방지 성능을 발휘합니다.
3. 높은 밀폐의 신뢰성
    해수에 대한 완벽한 밀폐 효과를 보증하기 위하여 고도의 정밀 가공된 핀 스톡크를 사용하도록 설계되어 있습니다.
4. 탁월한 제어 시스템
    자가 진단 시스템이 부착된 디지털 제어 장치는 장비의 유지, 보수를 용이하게 하며, 핀 작동 여부를 확인할 수 있도록 작동 상태
    를 모니터링하여 주고 있습니다.
5. 유지, 보수성
    핀의 각도를 조종하는 유압 실린더와 결합된 베어링은 항해 중에도 간편하게 정비를 할 수 있습니다.
6. 로링 센서의 수명 연장
    가스-자이로형 센서는 고속 회전 부위가 없어 신뢰성이 높으며 장기간의 수명을 보증합니다.
● 유체역학적 성능

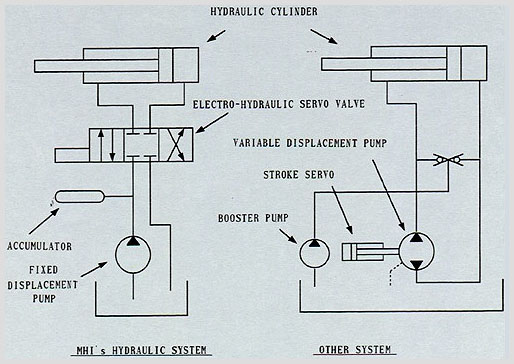

■ 유압 시스템의 신속한 응답
선박에 핀안정기(Fin Stabilizer)를 설치하는 목적은 핀의 제어 양력에 의해서 거친 파랑 중을 항해하는 선체의 횡요(롤링)를 안정화시키는데 있다. 그리고 높은 안정성을 확보하는데 있어서 가장 중요한 기술은 유압시스템의 응답성이다.

본 시스템은 크랭크 암을 움직이는 유압 실린더에 의해서 선체 양현의 핀이 축을 중심으로 회전하며, 전자 유압 서보 밸브에 의해서 압력이 가해진 오일이 액튜에이터로 보내진다. 그리고 서보 밸브는 제어 장치에 의한 신호에 따라 차례로 작동된다.

가압 오일은 고정 변위 펌프와 오프-로딩 안전 밸브 시스템에 의해서 공급되어지며, 이 시스템은 냉각기를 경유한 잔류 오일을 저압 상태의 탱크로 되돌려 보낸다. 그리고 핀이 신속한 동작을 할 수 있도록 하기 위해서 각 서보 밸브 근방의 고압 오일이 저장되어 있는 유압 어큐뮬레이터가 존재한다. 또 이 시스템이 모타와 펌프의 크기를 최소화 할 수 있다.
